Всесторонний анализ распространенных профилей для стальных конструкций: H-образная сталь, двутавровая балка, швеллер и другие
2025-12-29
В современном строительстве и промышленном инжиниринге сталь, как ключевой конструкционный материал, широко используется в мостах, промышленных зданиях, высотных сооружениях и машиностроении. Среди них сортовой прокат, благодаря своим превосходным механическим свойствам и экономичности, стал одним из наиболее часто используемых элементов в стальных конструкциях. В данной статье подробно рассматриваются шесть наиболее распространенных профилей: H-образная сталь, двутавровая балка, швеллер, уголок, квадратная и круглая труба. Это поможет вам быстро понять их конструктивные особенности, методы обозначения размеров и области применения, что способствует более эффективному и точному выбору материалов для ваших проектов.
1. Что такое сортовой прокат и почему он так важен?
Сортовой прокат — это сталь, прокатанная или сваренная для придания определенной формы поперечного сечения. Распространенные типы включают H-образную сталь, двутавровые балки, швеллеры, уголки, прямоугольные и круглые трубы. Они обладают такими преимуществами, как высокая прочность, несущая способность и удобство монтажа, и являются незаменимыми в строительстве, транспорте, энергетике и других отраслях.
Для инженерных проектов на российском рынке правильный выбор сортового проката может не только повысить структурную стабильность, но и эффективно контролировать затраты. Далее мы подробно разберем особенности каждого типа.
2. Подробный анализ шести основных видов сортового проката

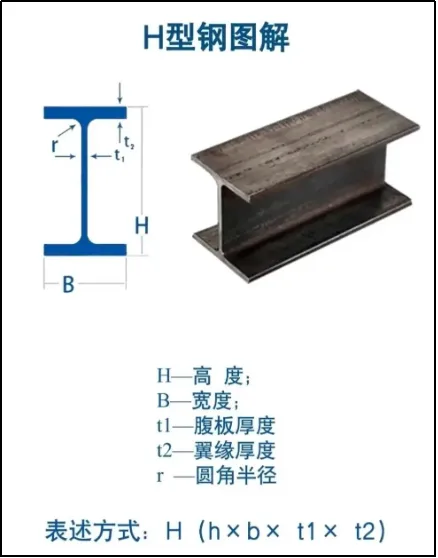

1. H-образная сталь — «универсальная балка» с высокой эффективностью и энергосбережением
H-образная сталь получила свое название из-за поперечного сечения в форме буквы «H», также ее называют «универсальной стальной балкой». Это экономичный высокоэффективный профиль с рациональным распределением площади сечения и превосходным соотношением прочности к весу, широко используемый в крупных промышленных зданиях, высотных сооружениях и конструкциях больших пролетов.

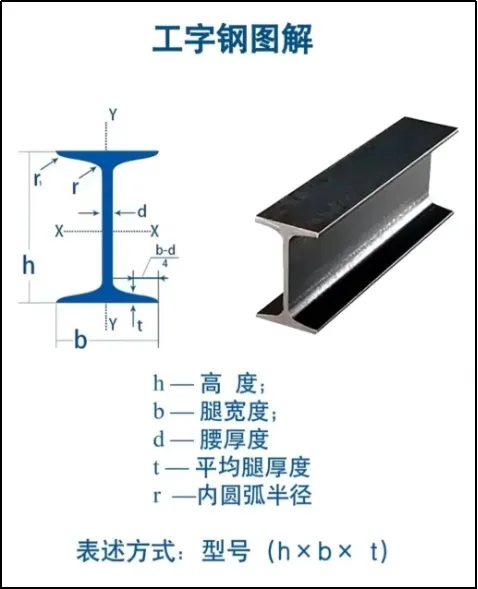

2. Двутавровая балка (I-образная сталь) — классическая конструкционная сталь
Двутавровая балка является одним из наиболее распространенных видов сортового проката в традиционном строительстве. Её поперечное сечение имеет форму буквы ?I? и состоит из верхнего и нижнего полок (фланцев) и соединяющей их стенки (перемычки). В зависимости от ширины полок, подразделяется на широкополочные, среднеполочные и узкополочные типы.
Ключевые параметры:
-
h: Высота
-
b: Ширина полки
-
d: Толщина стенки
-
t: Средняя толщина полки
-
r: Радиус внутреннего скругления
Обозначение:
Типоразмер (h × b × d)
Пример: Двутавр №10 имеет размеры 100×68×4.5 мм (высота × ширина полки × толщина стенки).
Примечание: Внутренняя поверхность полок двутавровой балки имеет уклон 1:6, что является важной отличительной особенностью, позволяющей отличить её от других видов профильного проката.
Области применения:
Используется в балках, колоннах, каркасных конструкциях, опорах для оборудования и т.д.

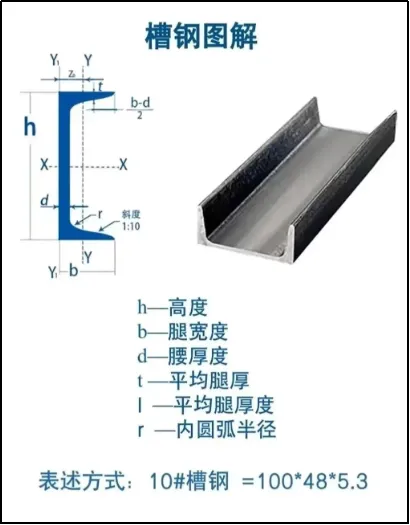

3. Швеллер — прочный и долговечный U-образный профиль
Швеллер представляет собой стальную полосу с П-образным сечением. По характеристикам сечения подразделяется на обычный (рядовой) швеллер и облегченный швеллер. Широко применяется в качестве прогонов кровли, элементов стеллажей, конвейерных систем и ограждающих конструкций.
Ключевые параметры:
-
h: Высота
-
b: Ширина полки
-
d: Толщина стенки (пояса)
-
t: Средняя толщина полки
-
r: Радиус внутреннего скругления
Обозначение:
Швеллер №10 имеет размеры 100×48×5.3 мм, что означает высоту 100 мм, ширину полки 48 мм и толщину стенки 5.3 мм.
Важное уточнение:
Если для одного типоразмера (номера профиля) существует несколько вариантов толщины стенки и полок, они различаются с помощью суффиксов a, b, c (например, швеллеры №25a, №25b, №25c). Суффикс указывает на более толстые стенки и полки в порядке от a к c при одинаковой номинальной высоте.
Преимущества:
Обладает хорошей устойчивостью к изгибу, прост в монтаже и имеет высокое соотношение цены и эффективности.
4. Уголок (Стальной уголок) — многофункциональный соединительный элемент
Уголок, также известный как L-образный профиль, подразделяется на равнополочный и неравнополочный типы. Это важный элемент соединений в стальных конструкциях, широко используемый в узлах каркасов, опорных элементах, фиксации фундаментных болтов и других подобных местах.
Распространённые типоразмеры
Равнополочный уголок: например, L50×50×5 (ширина полки 50 мм, толщина 5 мм).
Неравнополочный уголок: например, L63×40×5 (длина длинной полки 63 мм, длина короткой полки 40 мм, толщина 5 мм).
Преимущества
Профиль отличается удобством сварки и клёпки, высокой адаптивностью и широко применяется в промышленных зданиях и при монтаже оборудования.

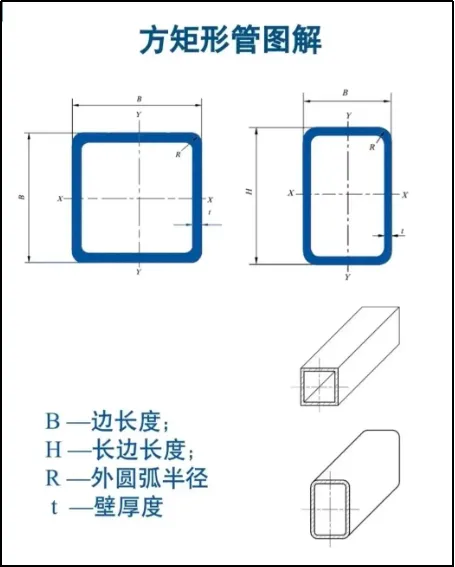

5. Квадратная (прямоугольная) труба — предпочтительный выбор для современных конструкций
Квадратная (или прямоугольная) труба представляет собой полый профиль с прямоугольным поперечным сечением. Благодаря хорошей сопротивляемости кручению и эстетичному внешнему виду, в последние годы она находит всё более широкое применение в архитектурной отделке, каркасах металлоконструкций, рекламных щитах и других областях.

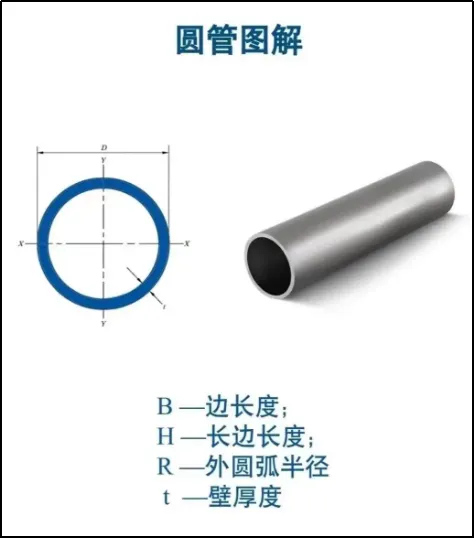

6. Круглая труба — выбор для обтекаемых конструкций
Круглая труба, или стальная круглая труба, подразделяется на бесшовную (цельнотянутую) и сварную. Благодаря симметричной форме сечения, она обладает превосходной устойчивостью к сжатию и кручению. Широко применяется в трубопроводных системах, строительных лесах (каркасах), несущих конструкциях транспортных средств, сельскохозяйственных оросительных системах и других областях.
Распространённые типоразмеры:
-
Диаметр: от φ20 мм до φ600 мм.
-
Толщина стенки: от 1 мм до 10 мм и более.
✅ Преимущества:
Обладает низким гидравлическим сопротивлением, хорошей герметичностью и идеально подходит для транспортировки газов или жидкостей.
3. Как выбрать подходящий профиль? Практические рекомендации
① Выбор по назначению
Несущие балки: В первую очередь рекомендуется использовать H-образную сталь или двутавровые балки.
Опорные стойки и каркасы: Можно применять швеллеры или квадратные трубы.
Декоративные или ненесущие элементы: Рекомендуется использовать круглые или квадратные трубы.
② Внимание к стандартам материалов
Основные китайские стандарты — серия GB/T (например, GB/T 11263, GB/T 706).
Для экспортной продукции необходимо соответствие международным стандартам (таким как ISO, EN, ASTM). Российские клиенты обычно принимают стандарты GOST, также может быть предоставлена таблица соответствия стандартов.
Важно уделять внимание качеству поверхности и антикоррозионной обработке.
③ Для наружного использования рекомендуется выбирать профиль с оцинковкой или покраской для увеличения срока службы.
④ Заранее уточняйте размеры и количество
Предоставляйте подробные чертежи или технические требования, чтобы избежать задержек из-за несоответствия спецификациям.
